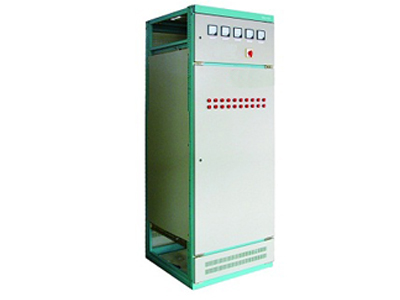

GGD型交流低壓配電柜
≡ 簡單介紹 ≡
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
使用環境條件：
1、安裝地點：戶內：
2、海拔高度：不超過1000m：
3、環境溫度：不高于40℃，****氣溫不低于-15℃，日溫差不大于15℃：
4、相對濕度：月相對濕度平均值不超過90％
5、周?chē)h(huán)境應為沒有火災、****危險、嚴重污穢、化學腐蝕的場所：
6、地震烈度：不超過8度：
7、無經常性的劇烈震動：
注：產品使用環境條件超出以上規定者，用戶與制造廠協商。
|
名稱 |
單位 |
參數 |
|
額定頻率 |
Hz |
50//60 |
|
額定工作電壓 |
V |
400,690 |
|
額定絕緣電壓 |
V |
690/1000 |
|
工頻試驗電壓1min |
主回路 |
V |
2500 |
|
控制回路 |
V |
1760 |
|
額定電流 |
水平母線 |
A |
3150 |
|
垂直母線 |
A |
1000 |
|
母線 |
三相四線制 |
A |
A,B,C,PEN |
|
三相五線制 |
A |
A,B,C,N,PE |
|
額定短路開斷電流 |
kA |
15,30,50 |
|
額定短時耐受電流1S |
kA |
50,80 |
|
額定峰值耐受電流 |
kA |
105,176 |
|
輔助控制回路額定電壓 |
V |
DC110V,220V,AC220VAC380V |
|
防護等級 |
|
IP20~IP40 |
|
外形尺寸(寬*深*高) |
mm |
600、800、1000*600、800*2200 | |
|
|
|
