產品介紹：

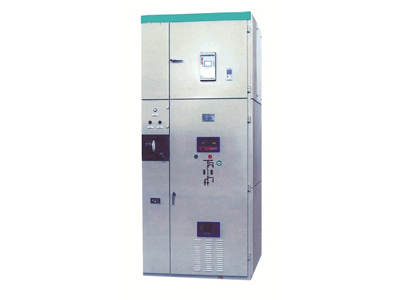

XGN2-12（Z）箱型固定式金屬封閉開關柜主要用于3.6~12KV三相交流50HZ系統中作為接受與分配電能、并對電路實行控制、檢測和保護之用。該開關柜符合國家標準GB3906及國際標準IEC298，并具有五防閉鎖功能，主要配用ZN28A系列真空斷路器。
使用環境條件：
1、安裝地點：戶內：
2、海拔高度：不超過1000m：
3、環境溫度：不高于40℃，****氣溫不低于-15℃，日溫差不大于15℃：
4、相對濕度：月相對濕度平均值不超過90％
5、周圍環境應為沒有火災、****危險、嚴重污穢、化學腐蝕的場所：
6、地震烈度：不超過8度：
7、無經常性的劇烈震動：
開關柜主要技術參數
開關柜主要技術參數
|
名稱 |
單位 |
數據 |
|
額定電壓 |
KV |
3.67.212 |
|
額定電流 |
A |
630125025003150 |
|
額定頻率 |
HZ |
50 |
|
額定短路開斷電流 |
KA |
162031.540 |
|
額定短時耐受電流 |
KA |
162031.540 |
|
額定峰值耐受電流 |
KA |
405080100 |
|
額定工頻耐受電壓 |
KV |
42(1min) |
|
額定雷電沖擊耐受電壓 |
KV |
75 |
|
額定短路持續時間 |
S |
4 |
|
保護等級 |
|
IP2X |
