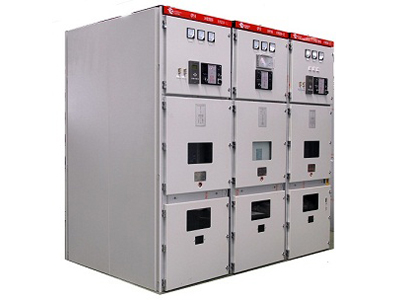

  KYN28-12(Z)型金屬鎧裝中置式開關柜

詳細說明

KYN28-12(Z)型金屬鎧裝中置式開關柜

≡ 簡單介紹 ≡
KYN28-12(Z)型金屬鎧裝中置式開關柜,系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電,還可以用于頻繁啟動高壓電動機等。
本開關柜能滿足GB3906、DL404、IEC-298等標準的要求,并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等“五防”功能。
使用環境條件:
1、安裝地點:戶內:
2、海拔高度:不超過1000m:
3、環境溫度:不高于40℃,****氣溫不低于-15℃,日溫差不大于15℃:
4、相對濕度:月相對濕度平均值不超過90%
5、周圍環境應為沒有火災、****危險、嚴重污穢、化學腐蝕的場所:
6、地震烈度:不超過8度:
7、無經常性的劇烈震動:
注:產品使用環境條件超出以上規定者,用戶與制造廠協商。
主要特點:
1) 柜體結構采用敷鋁鋅板經多重折彎組裝而成;
2) 所有的操作均在柜門關閉狀態下進行;
3) 防護等級高,可防止雜物和蟲害侵入;
4) 簡單有效的“五防”閉鎖,防止誤操作;
5) 可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器;
6) 更換斷路器簡單,手車互換性好;
7) 柜體****墻安裝、柜前維護、減少占地面積;
8) 電纜室空間充裕、可連接多根電纜;
9) 快速接地開關用于接地和回路短路;
10) 斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器,防止凝露與腐蝕發生;
11) 斷路器室、電纜室可根據用戶要求分別加裝照明裝置,以方便維護及檢修
真空開關柜主要技術參數
參數名稱
單位
參數
額定電壓
kV
3.6 7.2 12
額定電流
A
630 1250 1600 2000 2500 3150
額定頻率
H Z
50
額定短時耐電流
kA
16 20 25 31.5 40
額定峰值耐受電流
kA
40 50 63 80 100
額定工頻耐受電壓
kV
42/1min
額定雷電沖擊耐受電壓 ( 峰值 )
kV
75
額定短路持續時間
S
4
防護等級

IP4X

真空斷路器主要技術參數
參數名稱
單位
參數
額定電壓
kV
12
額定電流
A
630 1250 1600 2000 2500 3150
額定短路開斷電流
kA
25 31.5 40
額定短時耐受電流
kA
25 31.5 40
額定短路關合電流
kA
63 80 100
額定短時工頻耐受電壓
kV
42/1min
額定雷電沖擊耐受電壓 ( 峰值 )
kV
75
額定短路持續時間
S
4
合閘時間 ( 額定電壓 )
ms
35 ≤ t ≤ 70
分閘時間 ( 額定電壓 )
ms
20 ≤ t ≤ 50
額定短路電流開斷次數
50(40kA 為 30)
機械壽命
20000

操動機構主要技術參數
參數名稱
單位
參數
額定操作電壓
分閘線圈
V
DC220/110
AC220/110
合閘線圈
額定操作電流
分閘線圈
A
(DC/AC)220/110V : 0.9/1.8
合閘線圈
(DC/AC)220/110V : 1.0/2.0
儲能電動機功率
W
70
儲能電動機額定電壓
V
DC220/110 AC220/110
儲能時間
S
≤ 15
